挂桶垃圾车使用操作说明

挂桶式垃圾车也叫自装卸式垃圾车，是环卫垃圾车的一种，由底盘、箱体、油缸、多路阀、提升机构等组成，该车主要用于垃圾的收集、转运和卸料。操作由控制盒或操作手柄完成，将垃圾桶随提升机向上升起并翻转倾斜，将垃圾桶内的垃圾倒入车厢内完成垃圾装载，反向操作提升控制阀，垃圾桶随提升机而放下，这样就完成了单次的作业，反复单次完成垃圾装载后，将垃圾输运到垃圾厂再进行倾卸，操作自卸控制阀，垃圾箱绕后翻转轴倾斜体举，箱体后门打开，垃圾倾卸出箱体外。

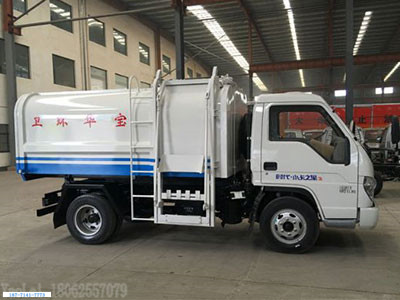

挂桶式垃圾车结构

在装载垃圾前，空载运转达到6 个标准气压时，挂上取力器（驾驶室内方向盘左下方），检查各部件有无泄漏或异常后，再按照操作步骤进行操作；其具体操作步骤如下:

步骤1.首先将垃圾桶放置在提升机的挂钩处，再将提升或上盖（选装）操作手柄推至升起位置，箱体右侧提升机油缸或顶端上盖开盖油缸伸出，使提升机带动垃圾桶向上升起并旋转翻倒垃圾，垃圾进入箱体。松开操作手柄使其回到中位.

步骤2.将提升操作手柄推至收回位置，箱体右侧提升机油缸或顶端上盖开盖油缸收回，使提升机带动垃圾桶向下回落并放置于地面，松开操作手柄使其回到中位，完成一次载，然后松开取力器，该车可以运输行驶。另注意：箱体内若加装小刮板，请按操作指示牌的方向推动手柄，使刮板推出，将箱体前端的垃圾推刮到箱体后部，并且在再次装载垃圾前将手柄反向拉回，使刮板收回，手柄回中位；以防止垃圾倒入刮板和箱体前端而被卡住；若箱体内没有加装小刮板，为防止垃圾仅仅装在箱体前端，这时可将自卸操作手柄推至开启位置，箱体底部自卸油缸伸出，使箱体绕自卸翻转座旋转举起一定角度，使箱体前端的垃圾因自重而滑到箱体后部，完成后将操作手柄反向拉回或回中位，箱体下落放平松开手柄.

步骤3.整车运转达到6 个标准气压时挂上取力器，检查各部件有无泄漏或异常.首先松开箱体后门锁紧扣，然后再将自卸操作手柄推至开启位置，箱体底部自卸油缸伸出，使箱体绕自卸翻转座旋转举起，同时箱体后门在自重和垃圾的冲击下自动打开，垃圾卸出.;垃圾卸载完毕后将自卸操作手柄松开或反向拉回，箱体因在自重压下或在自卸油缸的收回下，箱体下落稳稳放置到副梁上，最后锁紧箱体后门；松开取力器垃圾箱放置完成，整车可以行驶.
