侧装压缩式垃圾车结构及操作使用说明

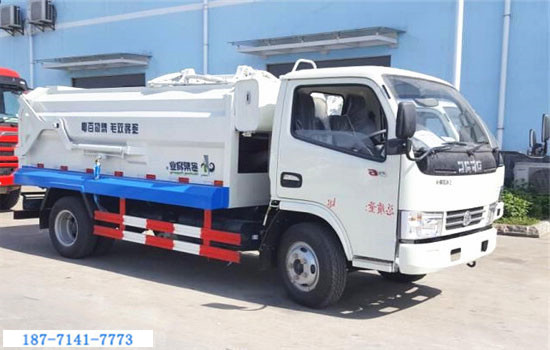

侧装压缩式垃圾车概述

侧装压缩式垃圾车用于城镇桶装生活垃圾的收集、压缩、转运、卸料作业的专用垃圾车辆。车辆作业时将装满垃圾的垃圾桶通过提升机构倾倒入车箱内，并通过推板将箱内垃圾从前向后推，推动过程中对垃圾进行压缩处理，垃圾经过压缩后密度高体积小，装载能力会比其他车型更有优势。

侧装压缩式垃圾车是目前应用很广的垃圾车，所有作业操作均以汽车发动机为动力，通过电控气、气控液或手动来控制液压多路阀使各液压元件执行各种动作。车辆的箱体及污水箱均采用优质炭钢板全密封焊接结构，具有强度高、重量轻、不产生二次污染等优点。

侧装压缩式垃圾车结构图

侧装压缩式垃圾车的操作指导

操作控制有3 个位置，分别在驾驶室内（电控）、箱体前端手动（备用）和箱体前端提升机傍边（电控），均可以独立控制操作该车的工作。具体操作请遵循以下步骤进行。

1、在装载垃圾或卸料前，空载运转达到6 个标准气压时，挂上取力器（驾驶室内方向盘左下方），液压油泵开始工作，检查各部件有无泄漏或异常后，再按照操牌指示位置和操作方法进行操作。
2，操作完成后，摘掉取力器，使液压系统停止工作。

其具体操作方法及步骤如下：
1、垃圾装载
将垃圾桶推移到提升机挂钩处，同时将桶提挂位放在挂钩上，推动提升机操作开关（或手柄）至上升位置，这时上盖油缸工作带动提升机拉杆向上运动，垃圾桶被挂起，同时上盖也逐渐被打开。

当提升机和垃圾桶上升时，垃圾桶被锁紧（或压紧），垃圾桶随提升机翻板一起上升到箱体顶端，上盖完全打开，并翻倒桶内垃圾至箱体

松开提升机操作开关（或手柄）回中位，上盖油缸停止工作，提升机各部件和垃圾桶停止不动；
将推动提升机操作开关（或手柄）至下降位置，这时上盖油缸收回，从而使提升机拉杆和垃圾桶向下翻转，垃圾桶逐渐被放下并松开，直至放回地面；松开提升机操作开关（或手柄）回中位，然后移开垃圾桶，这样完成一次垃圾装载的工作。

2、将箱体内的垃圾进行压缩处理

首先检查箱体后门是否关闭及后门下锁紧钩是否将后门钩住，否则在向后推移垃圾时，会将垃圾推出或造成机构损坏。
将推板操作开关（或手柄）推至推出位置，卸料推板在油缸的推动下将箱体内的垃圾向后推移；从箱体前端观察，推板向后移动因超过投料口位置，以免影响下次装载垃圾。

观察液压系统压力表（车箱前端）压力值增加时，松开手柄回中位，再将推板操作开关（或手柄）推至收回位置，卸料推板收回。从箱体前端观察，推板收回到箱体最前端，松开手柄回中位，完成垃圾推移工作。

注意：操作员可根据该车的装载能力及效果，适当的控制装载次数和推移压力，使该车的装载效果达到良好状态，切勿强行推压而造成箱体机构或其它损坏！

3、垃圾推卸

在垃圾推卸前必须打开后门锁紧钩，即将后门锁操作开关（或手柄）推至打开位置，锁紧油缸带动锁紧钩转动，待锁紧钩脱开后，松开开关（或手柄）回中位，准备开启后门。

将后门操作开关（或手柄）推至打开位置，后门在箱体两侧的油缸的推动先水平移动，然后向上翻转开启，待后门完全开启后，松开操作开关（或手柄）回中位，准备推卸垃圾。

后门完全开启后，将推板操作开关（或手柄）推至推出位置，垃圾随卸料推板的移动而卸出，当推板油缸全部伸出后，松开操作开关（或手柄）回中位，检查垃圾卸出后情况，并作适当的调整或清理，以避免垃圾堆积后方妨碍后门关闭.

箱体内垃圾完全卸出后，将推板操作开关（或手柄）推至收回位置，卸料推板移动收回，当推板完全收回到车箱前部，松开操作开关（或手柄）回中位，准备关闭后门。 将后门操作开关（或手柄）推至关闭位置，后门在箱体两侧的油缸带动后门向下翻转、水平回拉关紧，待后门完全关闭后，松开操作开关（或手柄）回中位。
最后将后门锁操作开关（或手柄）推至锁紧位置，锁紧油缸带动锁紧钩转动，待锁紧钩钩住后门后，松开开关（或手柄）回中位，推卸垃圾工作完成。
