勾臂垃圾车的结构

文章出处:ljc123 发表时间:2019-6-3 10:13:45

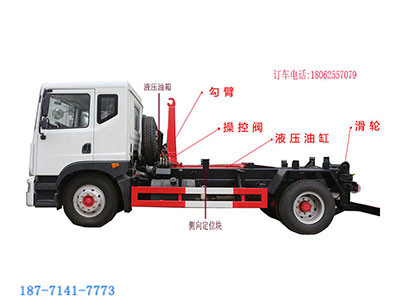

勾臂车附车架
勾臂式垃圾车的附车架采用16号低合金槽钢、20号方管与8mm、5mm、4mm、16mn钢板焊接而成,翻转架与活动拉臂设计合理可靠,可通过电控系统实现拉箱、锁紧、放箱和自卸等操作。垃圾箱拉到附车架上时,有侧向导向块定位及锁紧钩锁紧定位,整车行驶中箱体无歪斜现象,安全可靠。附车架前端设有水箱,便于操作人员及时清理污物,保持干净整洁。
勾臂车垃圾箱
垃圾箱箱体体使用10号低合金槽钢、16号方管与4mm、5mm、8mm、12mm钢板等焊接而成,箱体上端设计为斜角并带有盖板,便于装放垃圾及装满后的密封,同时箱体为整体密封式结构,防止箱体移动时造成二次污染。
锁紧机构
锁紧机构设置在翻转架上,通过液压油缸的动作实现锁紧功能。当垃圾箱体放置在附车架时,通过锁紧架的锁紧,使整车在行驶过程中箱体牢固稳定,同时在自卸过程中使箱体与活动拉臂及翻转架连成一体,形成自卸角;当在放置或拉起垃圾箱体时,锁紧架的收回动作使得翻转架与附车架连为一体,便于活动拉臂的放箱或拉箱,该机构的动作使得整车工作准确可靠。
