东风摆臂式垃圾车图片

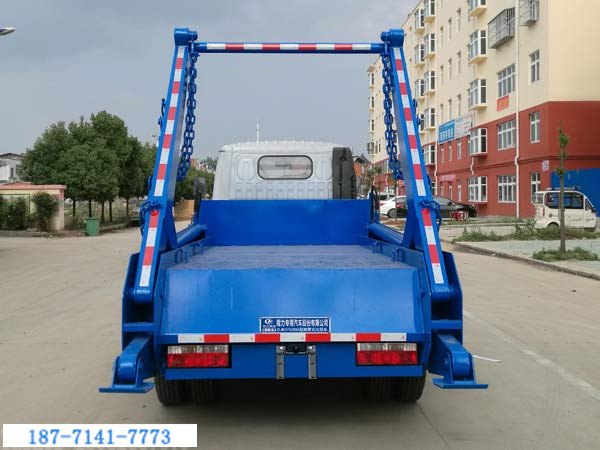

东风摆臂式垃圾车，适用全国通用摆臂垃圾斗，带自卸功用，液压操作，垃圾斗可自吊上吊下，摆臂一次作业循环时间不超过60S。该车的特点是货斗与车体分隔，能实现一台车与多个货斗联合作业，循环运输，充分提高了车辆的运输能力，特别适用于短途运输，如环卫部门对城镇垃圾的收集、运输等。

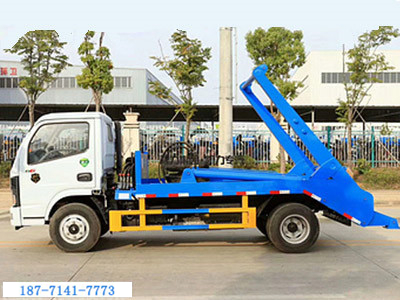

小多利卡摆臂垃圾车：轴距3308mm，发动机马力126P/130P/140P，配套3-4立方摆臂垃圾箱/摆臂垃圾斗。整车参考价格11-12.5万/辆。

大多利卡摆臂垃圾车：轴距3800mm，发动机马力140P/150P/165P/170P,配套5-6立方摆臂垃圾箱/摆臂垃圾斗。整车参考价格13.5-14.6万/辆。

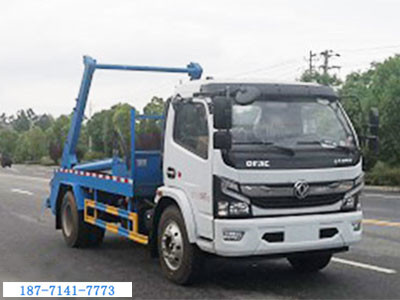

东风d9多利卡摆臂车：轴距3950mm，发动机马力195P/200P/230P，配套8-10方摆臂垃圾箱/摆臂垃圾斗。整车参考价格16.9-18.6万/辆。

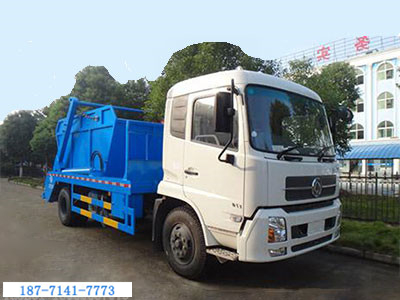

东风天锦摆臂式垃圾车：轴距3950mm，发动机马力210P，配套8-10方摆臂垃圾箱/摆臂垃圾斗。整车参考价格20.8万/辆。

东风专底摆臂垃圾车：轴距4500mm，发动机马力195P/200P，配套8-12方摆臂垃圾箱/摆臂垃圾斗。整车参考价格17.8万/辆。

东风摆臂式垃圾车操作流程：

在吊装垃圾箱/垃圾斗前，空载作业抵达6个标准气压时，挂上取力器（驾御室内方向盘左下方），查看各部件有无漏油或反常情况后，再依照操作指示牌指示方位进行操作。

1.将支腿操作手柄推至伸出方位，支腿油缸伸出，使支撑腿伸出，确保整车平稳、安全。

2.将大臂操作手柄推到伸出方位，大臂油缸伸出，大臂通过吊装铁链将废物箱体吊起绕铰链轴旋转，直至将箱体放置于地上。

3.当废物箱体放置平稳后，取下吊装铁链，并将吊装铁链挂在大臂上的挂链吊耳上；将大臂油缸拉至收回方位，大臂油缸收完后，大臂回到初始方位；再将支腿油缸拉至收起方位，将两个支腿收起；结束废物箱体的吊下作业，松开取力器，整车可以运送跋涉。

4.在吊装废物箱前，整车作业抵达6个标准气压时挂上取力器，将车辆调整至合适方位，将支腿操作手柄推至伸出方位，使支撑腿伸出，确保整车平稳、安全。

5.将大臂操作手柄推至伸出方位，大臂旋转至合适方位时，将吊装铁链挂在垃圾箱体的吊耳上。

6.将大臂操作手柄拉至收回方位，大臂通过吊装铁链将废物箱体吊装至摆臂底板上结束废物箱体的吊上作业，松开取力器，整车可以运送跋涉。

7.整车作业抵达6个标准气压时挂上取力器，将支腿操作手柄推至伸出方位，使支撑腿伸出，确保整车平稳、安全；把自卸铁链挂在废物箱体的自卸吊耳上。

8.将大臂操作手柄推至伸出方位，使大臂通过吊装铁链和自卸铁链带动废物箱体自卸废物；整车作业抵达6个标准气压时挂上取力器，将支腿操作手柄推至伸出方位，使支撑腿伸出，确保整车平稳、安全；把自卸铁链挂在废物箱体的自卸吊耳上；然后将大臂操作手柄推至伸出方位，使大臂通过吊装铁链、自卸铁链将废物箱体翻起结束废物自卸。

9.将大臂操作手柄拉至收回方位，使卸完废物的箱体放回摆臂底板上；收起支撑腿，松开取力器，废物自卸结束，整车可以运送跋涉。
